OPPO R9原装充电器拆解评测 做工强大

继R7之后，OPPO又在今年年初推出OPPO R9手机，将快充的概念进一步推向了消费级市场。这款手机自上市以来不断推出新的配色以及巴萨定制版、TFBoy定制版，近千万台的销量足以看出其在手机市场中的份量。

毫无疑问，OPPO自家的快充技术，对于完成如此惊人的销量确实是功不可没。Geekifix本次就来拆解OPPO R9的原装充电器，让我们看看OPPO的VOOC快充技术到底有多强。

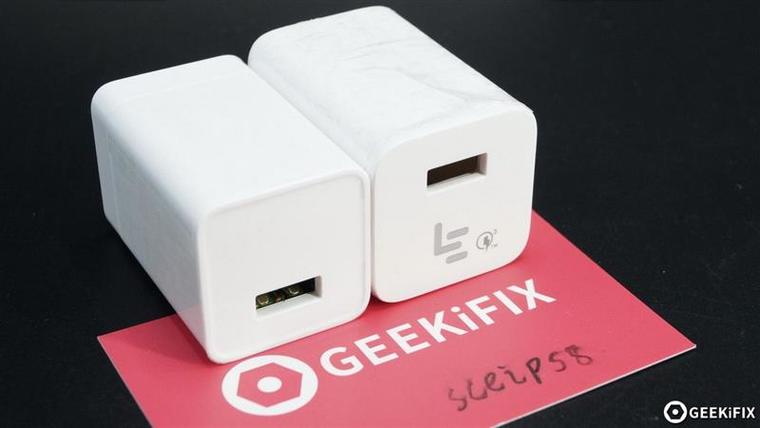

电源上手沉甸甸，体积也属于偏大阵营的，跟高通阵营的乐视EQ-24BCN体形差不多大。

VOOC闪充接口结构，出来额外的五个触点，与USB 3.0接口相仿。

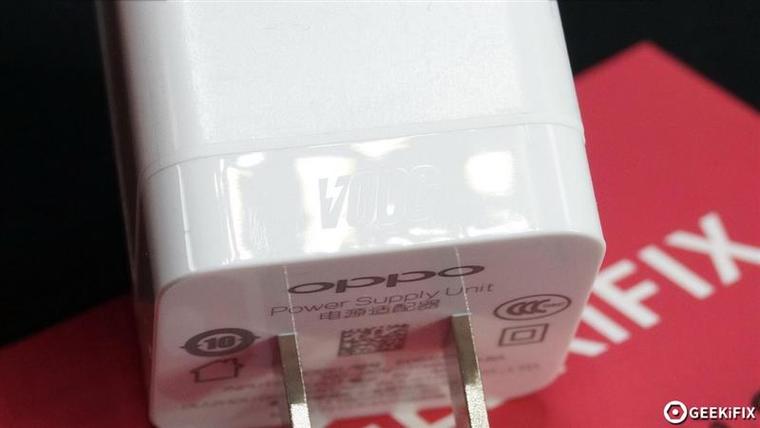

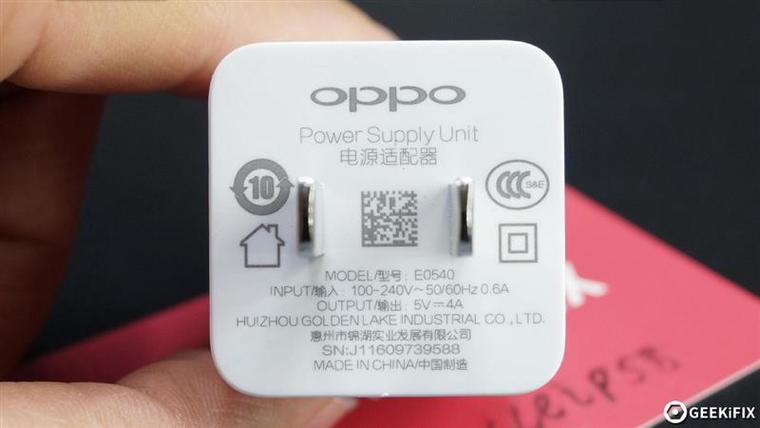

额定输出20W，在QC3.0电源中这个功率极具竞争力。

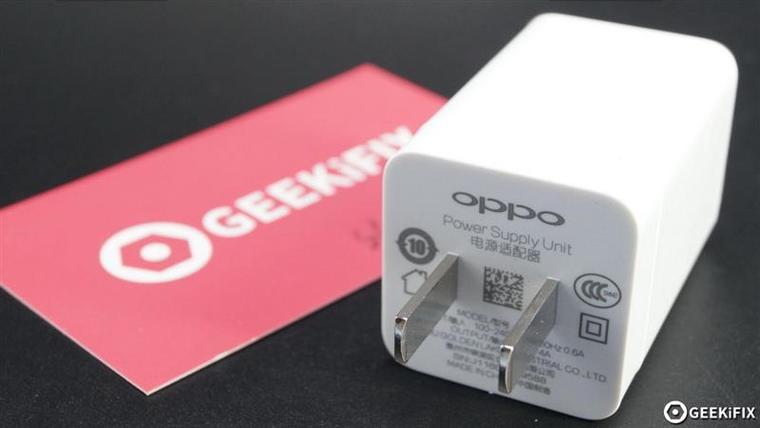

体积与乐视QC3.0的电源相仿。

隐约可见的VOOC闪充LOGO。VOOC闪充是OPPO独立自主研发的快速充电技术，申请了18项专利，将快充电速度提升了4倍以上，并有智能全端式五级防护，是一项兼顾速度与安全的手机充电技术。

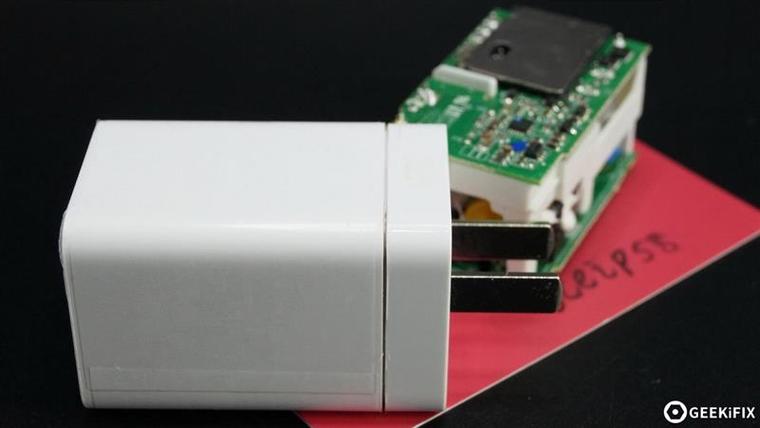

OPPO这个电源超声波焊接的非常紧密，想要完美无损打开非常的不容易，把外壳拆这种损坏程度我已经尽力了。

内部空间利用的非常紧凑，一眼看上去就知道这个电源技术含量和成本不会太低。

电路板上的散热胶。

散热片。

粗壮的变压器。

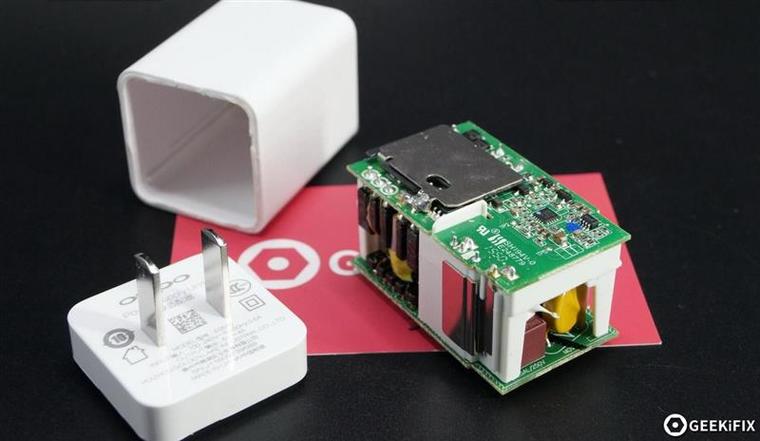

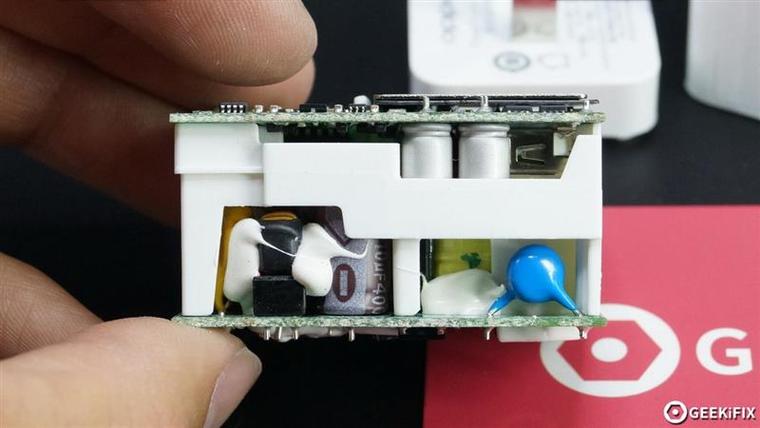

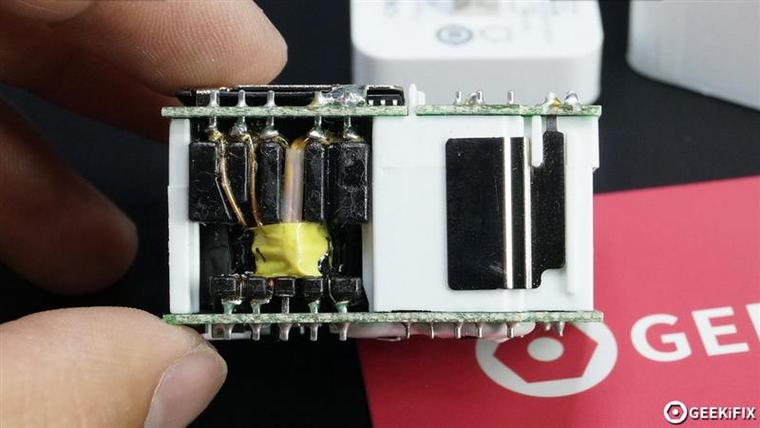

电路整体一览，元件密集紧凑，细看各部分的布局都是精心设计过的。

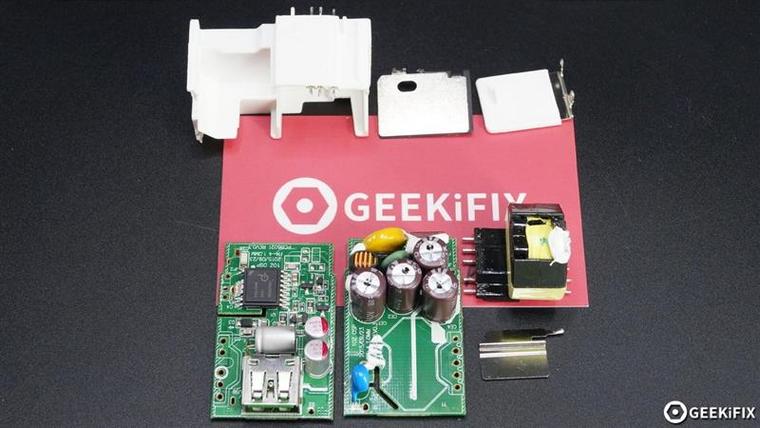

必须要拆到这种程度才能看到所有的元件。

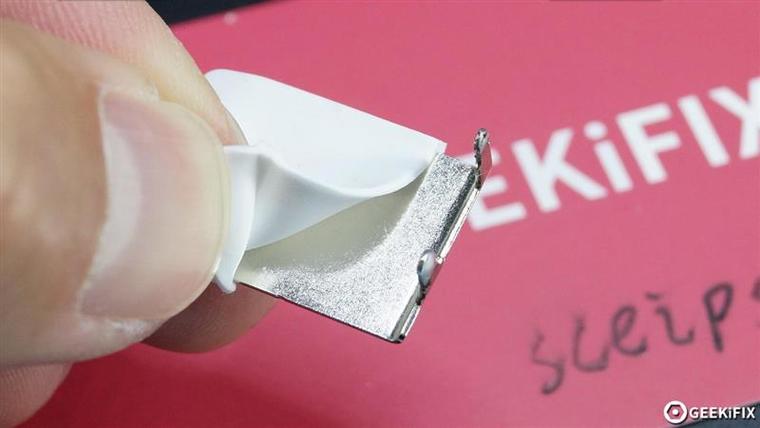

主控INN2005K的散热片，外壳包裹着柔软的白色绝缘硅胶。

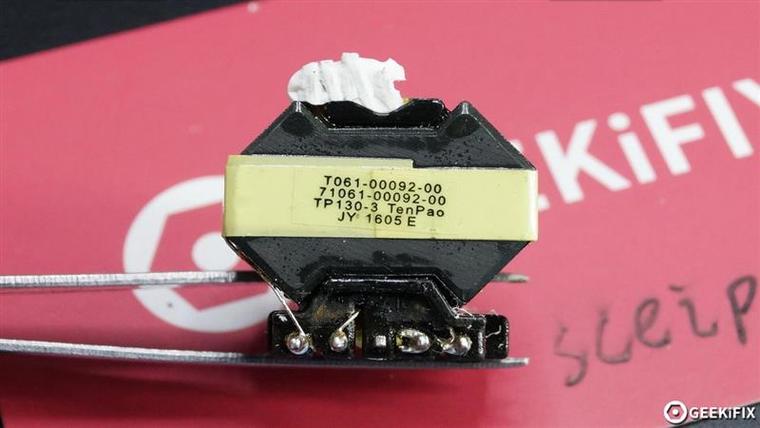

变压器特写。

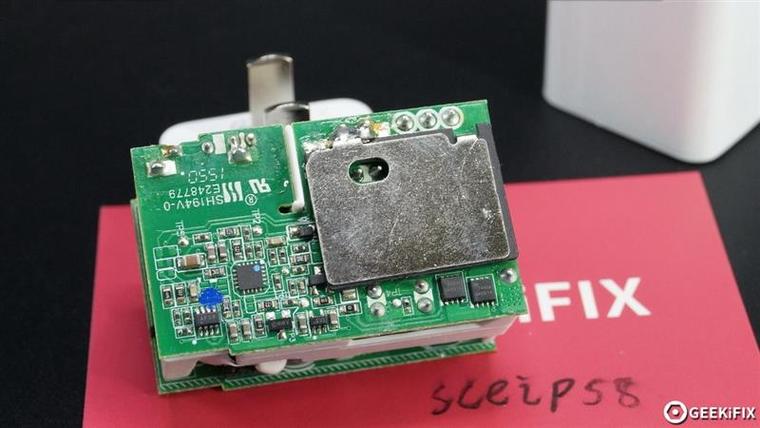

一次侧电路正面。

一次侧电路正反面。

保护与EMI电路非常的完善。

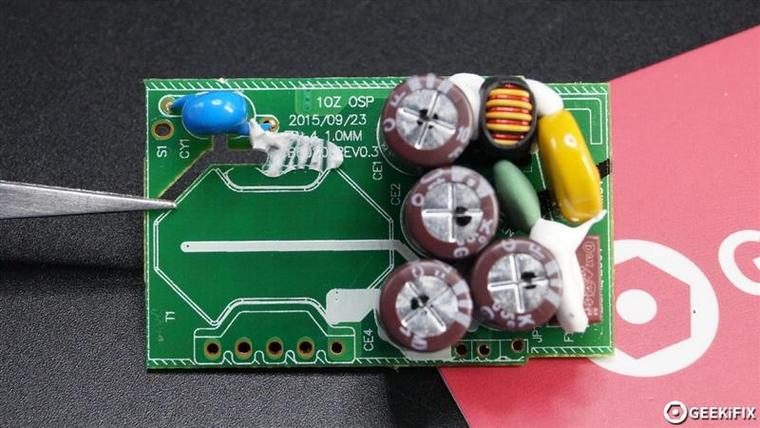

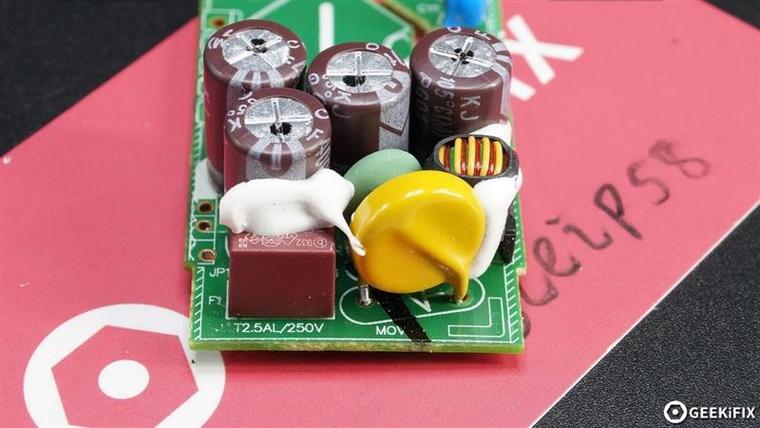

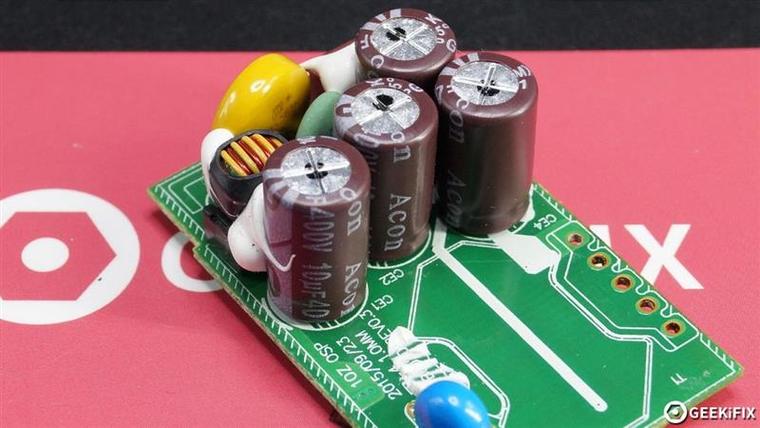

四枚400v10微法的主电容并联，液态电容品牌来自Acon。

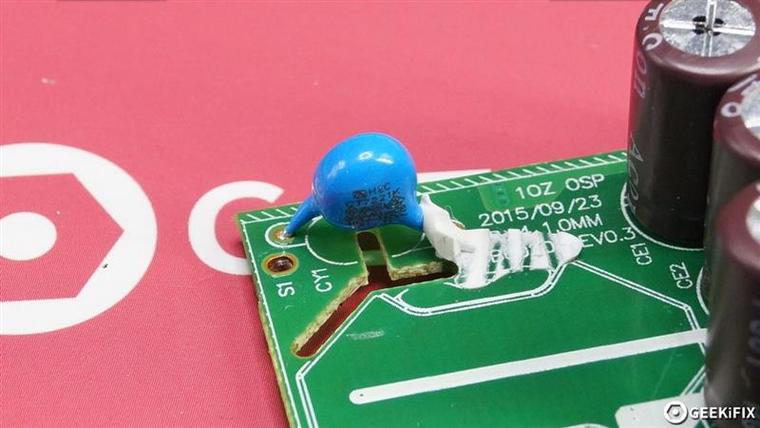

防止触摸屏失灵的Y电容。

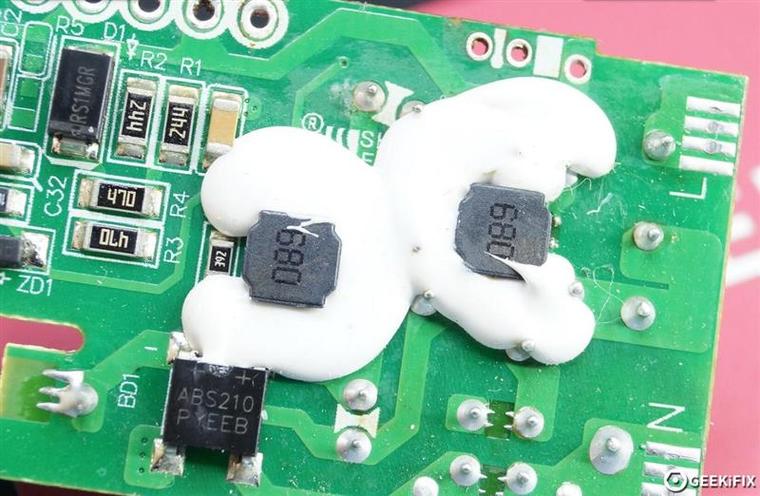

一次侧用绝缘硅胶固定的两枚电感。

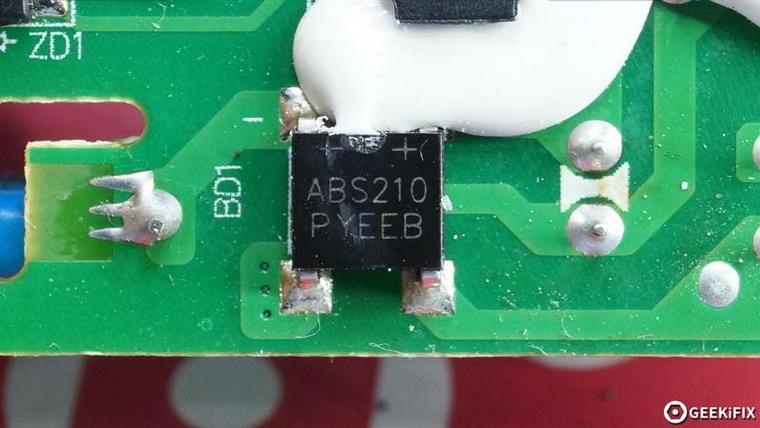

整流桥型号ABS210。

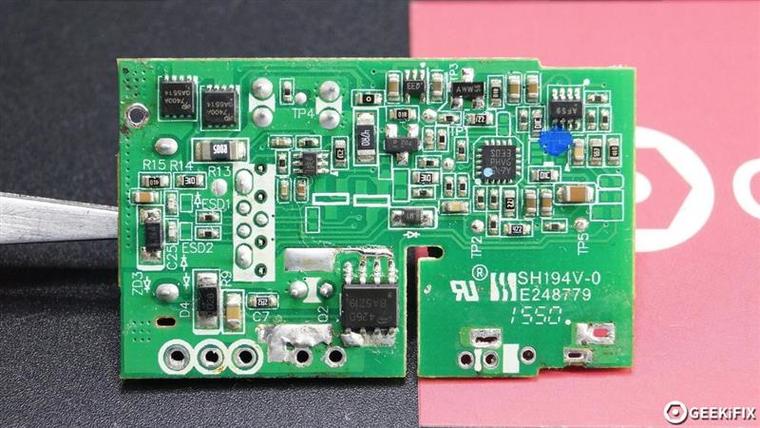

二次侧电路正反面，这块电路上集成了几乎所有和闪充有关的核心IC。

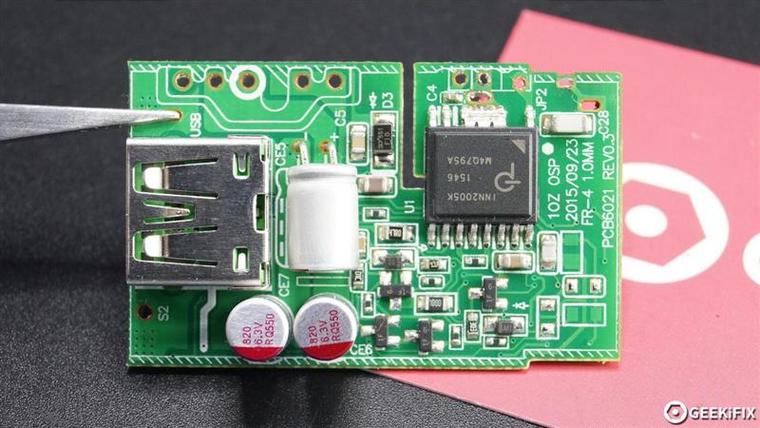

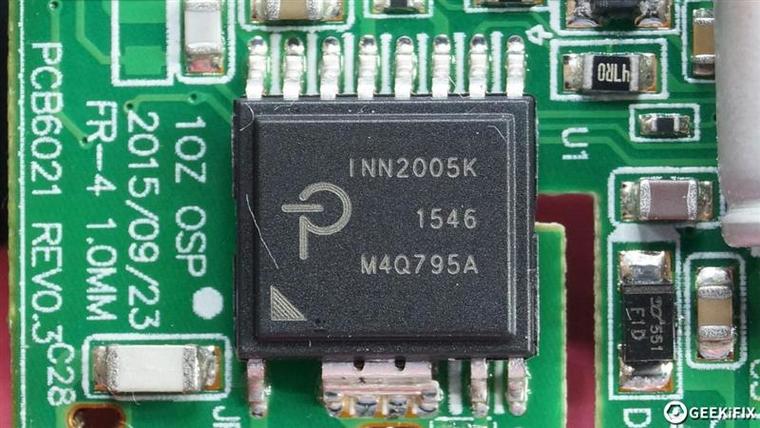

Power Integrations INN2005K，该芯片集成了初级的MOS开关管、初级PWM控制器、次级同步整流控制器，集成度非常高，功率为20瓦，支持5V/4A输出。

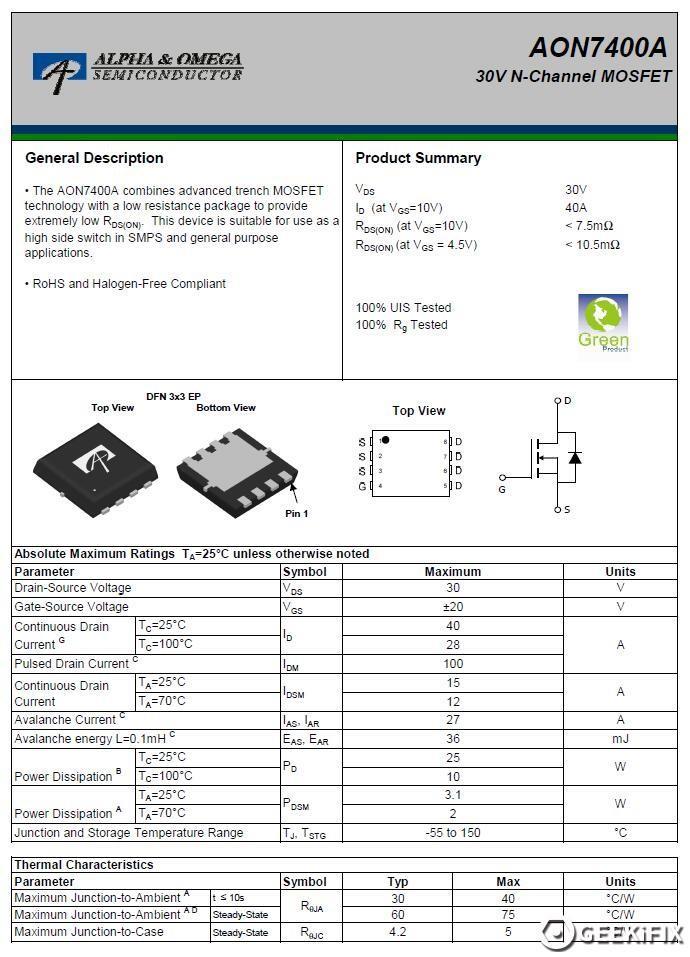

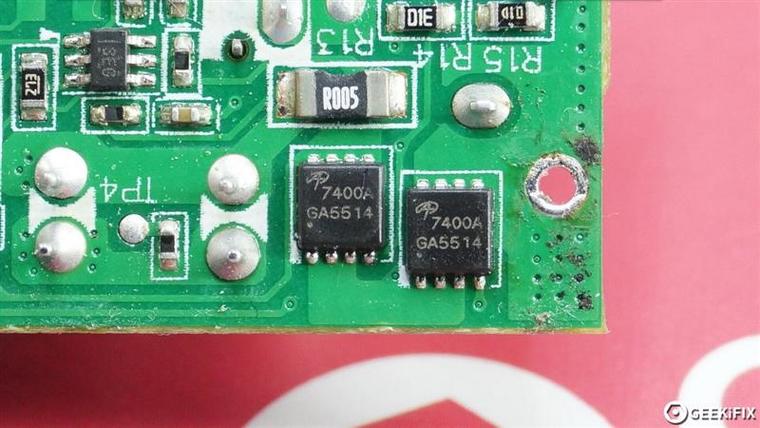

AO7400A 30V 40A N-MOS。

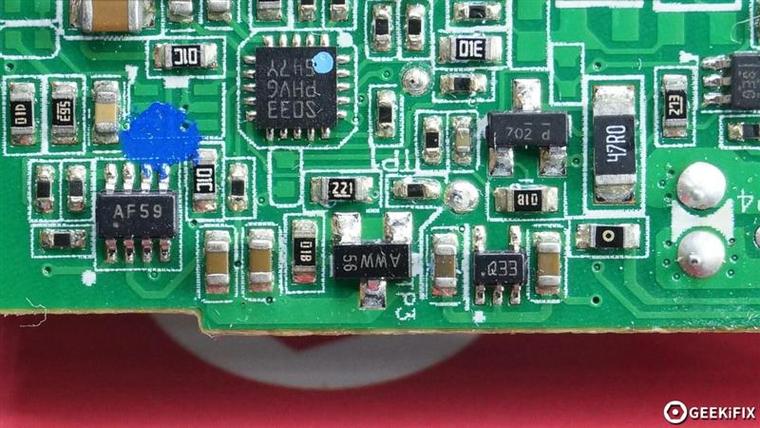

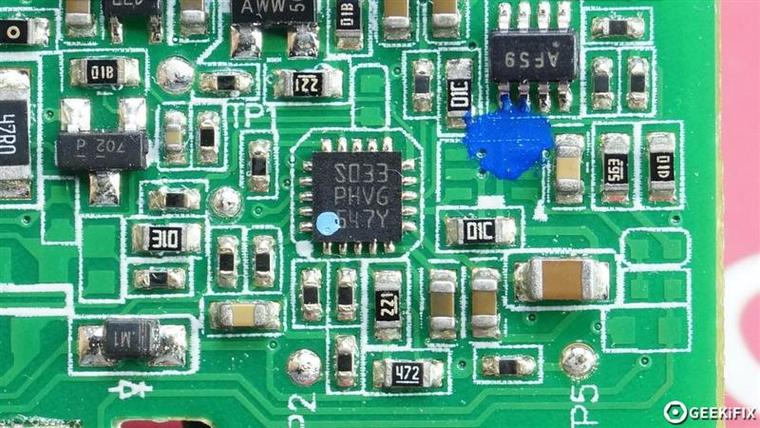

丝印S033-PHVG-547Y的MCU，属于VOOC的大脑了。

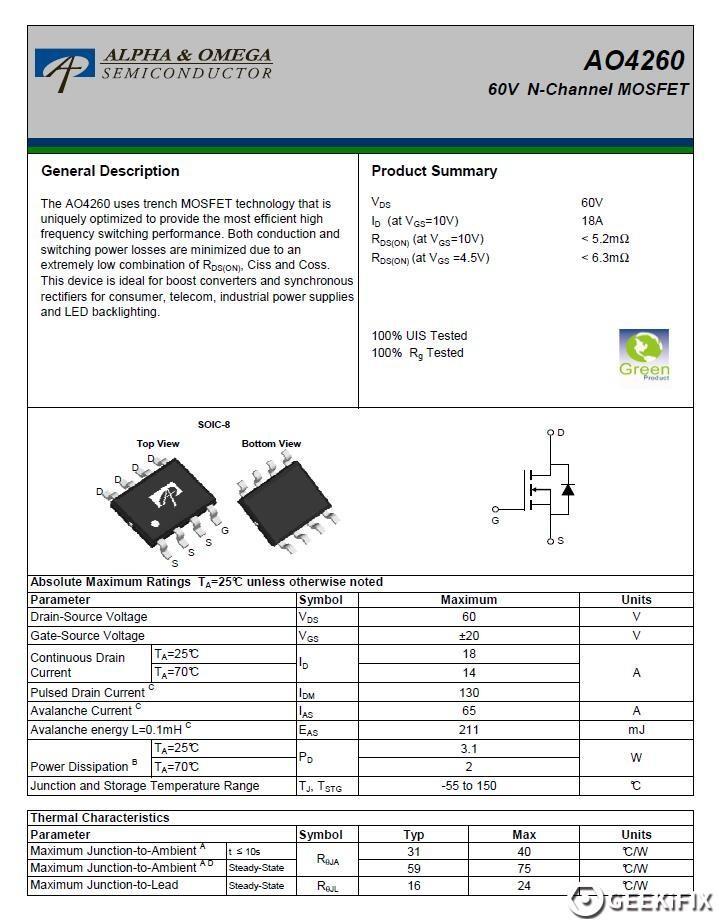

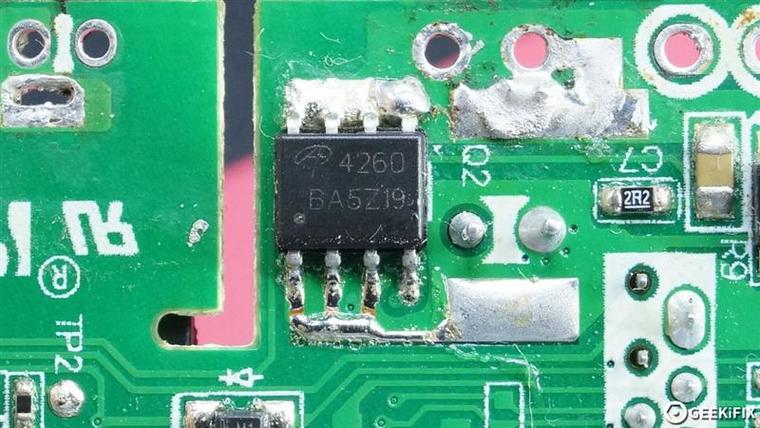

AO4260 60V 18A N-MOS。

负责闪充的MCU外围拥有复杂的电路。

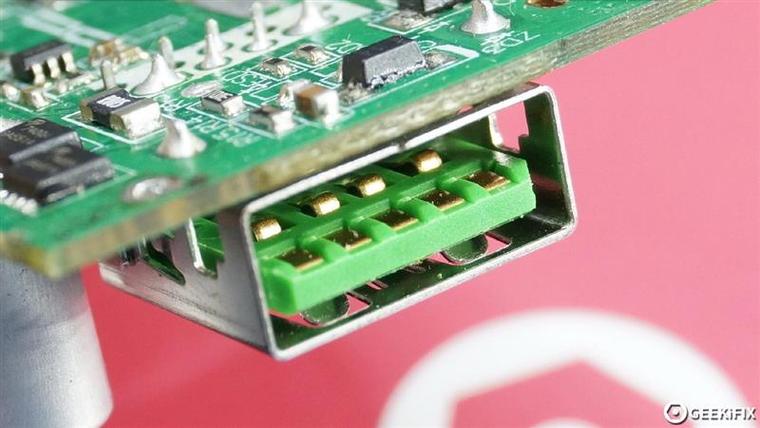

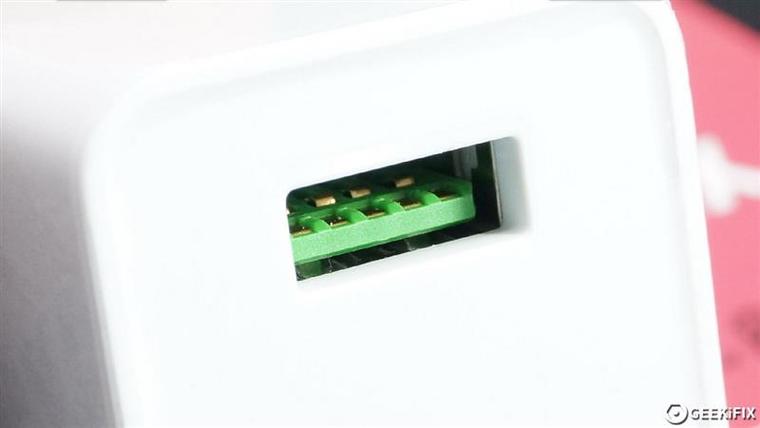

USB接口内的触点与USB3.0规范硬件结构相仿。

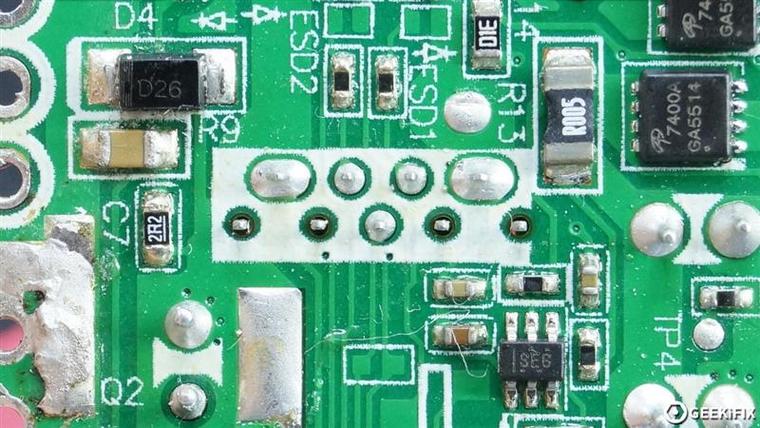

额外的五指针脚其实只使用了中间一只，其余都处于悬空状态。

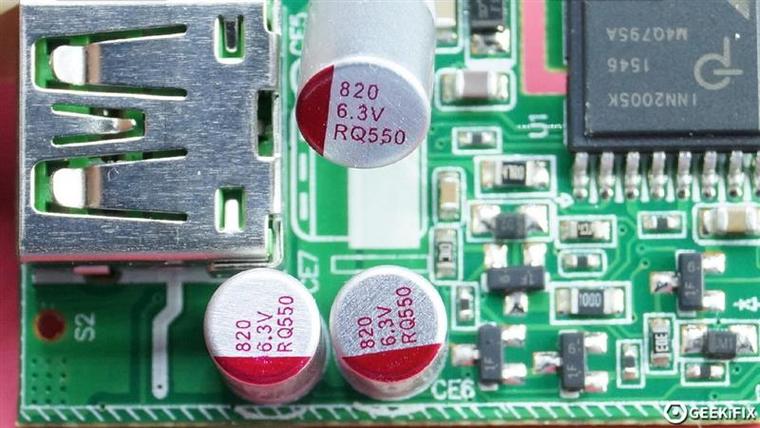

负责USB输出滤波的3枚固态电容，总容量达到了2460微法！

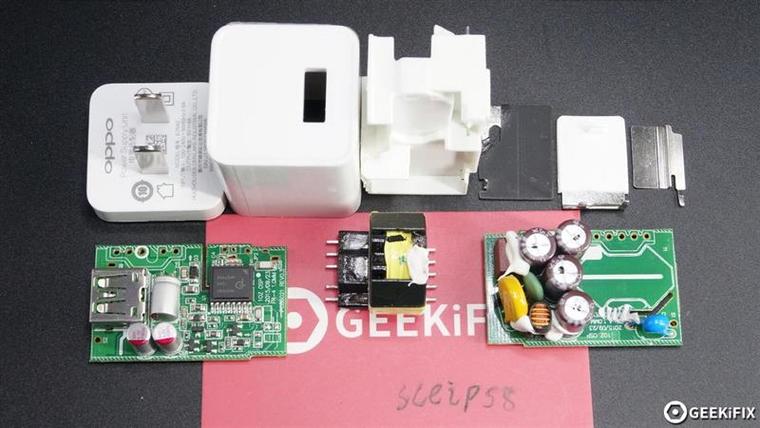

产品全家福。

无可厚非，OPPO这款搭载VOOC快充技术的充电器确实名副其实，做工和用料丝毫不逊色于其它家的QC3.0充电器，甚至可以做为“低电压、大电流”快充领域被模仿的对象。

配合自家的五级安全防护措施，让OPPO在说出“充电五分钟，通话两小时”这句广告语时显得底气很足。
